Description

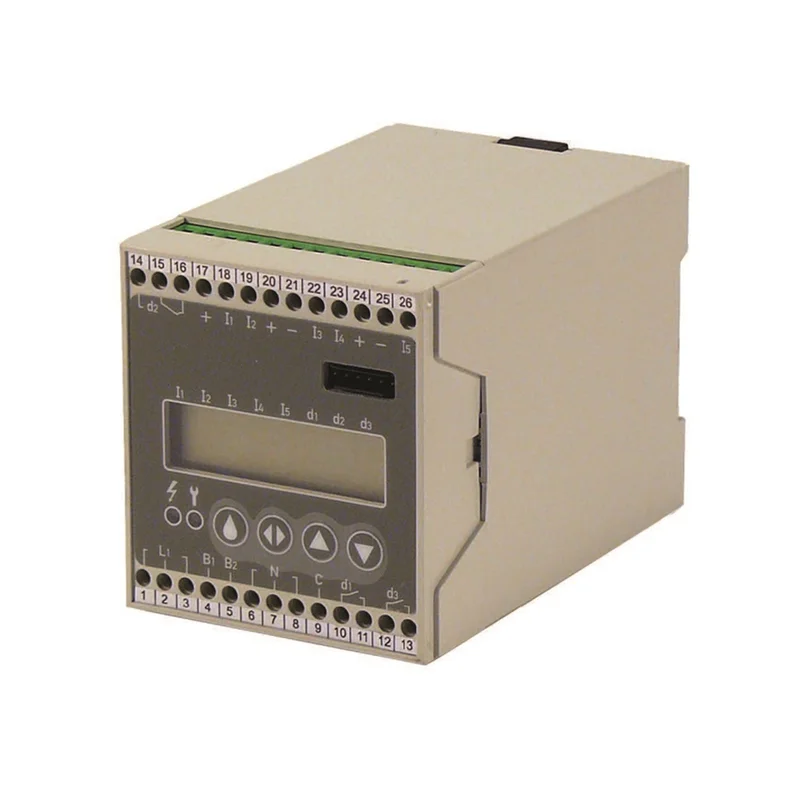

Das SKF Steuergerät EWT2A0 wird zur Überwachung von Zentralschmieranlagen mit volumenstromabhängigen Impulsgebern eingesetzt. Die Aufgabe der Geräte besteht in der Überwachung von bis zu drei Signalgebern auf eine Unter- oder Überschreitung von vorgewählten Grenzwerten. Beim Unter- oder Überschreiten der Grenzwerte wird eine Störungsmeldung ausgelöst.
Übersicht der Impulsüberwachungsgeräte
| EWT2A01 | Impulsüberwachungsgerät für bis zu 3 Messstellen |
|---|---|
| EWT2A01-S1 | wie EWT2A01 mit Schmierpausenfunktion, Ausgänge sind Öffnerkontakte (drahtbruchsicher) |
| EWT2A04 | Impulsüberwachungsgerät mit einstellbarer Überwachungszeit sowie wählbarer Überwachung eines u. und eines o. Grenzwertes oder von 2 u. Grenzwerten |
| EWT2A04-S1 | wie EWT2A04 mit Schmierpausenfunktion, Ausgänge sind Öffnerkontakte (drahtbruchsicher |
Technische Daten Version +471 / +472
- Nenneingangsspannung Un
- Version +471: 100 – 120 V AC oder 200 – 240 V AC
- Version +472: 20 – 24 V DC oder AC
- Bemessungswert der Eingangsspannung
- Version +471: 0,85 Un bis 1,1 Un (85…132 V / 170…264 V)
- Version +472: 0,85 Un bis 1,1 Un (17…26,4)
- Nennfrequenz
- Version +471: 50 / 60 Hz
- Version +472: DC oder 50 / 60 Hz
- Bemessungswert der Frequenz
- Version +471: 49 – 61 Hz
- Version +472: DC oder 49 – 61 Hz
- Rückfallwert von Un: max. 10%
- Wiederbereitschaftszeit: 1 s
- Restwelligkeit der Eingangsspannung
- Version +471: entfällt
- Version +472: DC: max 5%
- Absicherung: max. 6,3 A
- Schaltstrom: max. 5 A AC
- Relais-Schaltspannung: max. 250 V AC
- Überspannungskategorie nach DIN VDE 0110: III
- Nennspannung der Eingänge: 24 V DC
- Eingangswiderstand: 2,4 KΩ ±10%
- Eingangspegel Low: 0 V…+4 V
- Eingangspegel High: +10 V…+26,4 V
- Gleichzeitigkeitsfaktor für die Eingänge: max. 0,8
- Ausgangsspannung für Eingänge und externe Verbraucher: 24 V DC +10% / –15%
- Ausgangsnennstrom (Ausgänge „x“): 110 mA
davon für externe Verbraucher: max. 60 mA - MK-Eingang max. Eingangsfrequenz: 30 Hz
- Tastverhältnis: 1:1
- Leiteranschluss (flexibel)
- mit Aderendhülsen: max. 2,5 mm² oder 2 x 0,75 mm²
- mit Twin-Aderendhülsen: max. 2 x 1,5 mm²
- Abisolierlänge: 8 mm
- Schutzart (Version E): IP30, Klemmen IP 20
- Schutzklasse (Version E): II
- Bemessungs-Isolationsspannung: 250 V AC
- Verschmutzungsgrad: 2
- Betriebstemperatur: 0 bis +60 °C
- Lagertemperatur: -25 bis +70 °C
- Abmessungen (Version E): ca. 70 x 75 x 110 mm
- Spannungsfestigkeit nach EN 61131-2 und EN 50178
- Spannungsversorgung / Relaiskontakte: 1780 V
- Spannungsversorgung / Elektronik: 2830 V
- Relaiskontakte / Elektronik: 2830 V
- EMV
- Störfestigkeit: EN 61000-6-2
- Störaussendung: EN 500081-1
- Schwingfestigkeit nach EN 60068-2-6: 10–57 Hz; 0,075 mm (Amplitude)
- Schockfestigkeit nach EN 600068-2-27: 15 g; 11 ms (Halbsinus)
